【分享】电动机温度的正常范围标准,不知道的赶紧收藏了。

文章出处:旋志-大兰电机责任编辑:TGB人气:-发表时间:2018-07-28 09:00【

今天大兰电机厂家跟大家分享电动机温度的正常范围标准是在多少才为合适的。

一般来说电机绝缘等级如果是A级,环境温度40℃,那么电机的外壳温度应该小于60℃。

  电机各部位的温度限度

  (1) 与绕组接触的铁心温升(温度计法)应不超过所接触的绕组绝缘的温升限度(电阻法),即A级为60℃,E级为75℃,B级为80℃,F级为100℃,H级为125℃。

  (2) 滚动轴承温度应不超过95℃,滑动轴承的温度应不超过80℃。因温度太高会使油质发生变化和破坏油膜。

  (3) 机壳温度实践中往往以不烫手为准。

  (4) 鼠笼转子表面杂散损耗很大,温度较高,一般以不危及邻近绝缘为限。可预先刷上不可逆变色漆来估计。

  电机的温度与温升

  衡量电机发热程度是用“温升”而不是用“温度”,当“温升”突然增大或超过最高工作温度时,说明电机已发生故障。下面就一些基本概念进行讨论。

  1 绝缘材料的绝缘等级

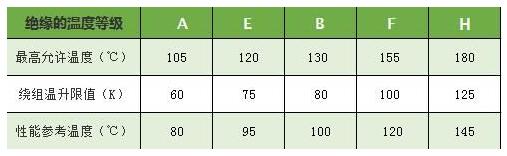

  绝缘材料按耐热能力分为Y、A、E、B、F、H、C7个等级,其极限工作温度分别为90、105、120、130、155、180℃、及180℃以上。性能参考温度(℃)A80 E95 B100 F120

  H145

  绝缘材料根据热稳定性可分为如下7个等级:

  1,Y级,90度 ,棉花

  2,A级,105度,

  3,E级,120度

  4,B级,130度,云母

  5,F级,155度,环氧树脂

  6,H级,180度,硅橡胶

  7,C级,180度以上

  常用的B级电机,其内部的绝缘材料往往是F级的,而铜线可能使用H级甚至更高的,来提高其质量。

  一般为提高使用寿命,往往规定高级绝缘要求,低一级来考核。比如,常见的F级绝缘的油泵电机,做B级来考核,即其温升不[工业电器网-cnelc]能超过120度(留10度作为余量,以避免工艺不稳定造成个别电机温升超差)。

  所谓绝缘材料的极限工作温度,系指电机在设计预期寿命内,运行时绕组绝缘中最热点的温度。根据经验,A级材料在105℃、B级材料在130℃的情况下寿命可达10年,但在实际情况下环境温度和温升均不会长期达设计值,因此一般寿命在15~20年。如果运行温度长期超过材料的极限工作温度,则绝缘的老化加剧,寿命大大缩短。所以电机在运行中,温度是寿命的主要因素之一。

  电动机的绝缘等级是指其所用绝缘材料的耐热等级,分A、E、B、F、H级。允许温升是指电动机的温度与周围环境温度相比升高的限度。在发电机等电气设备中,绝缘材料是最为薄弱的环节。绝缘材料尤其容易受到高温的影响而加速老化并损坏。不同的绝缘材料耐热性能有区别,采用不同绝缘材料的电气设备其耐受高温的能力就有不同。因此一般的电气设备都规定其工作的最高温度。
