今天大兰电机厂家跟大家讲解下电机的正反转控制线路。

实现方法：对调交流电动机的任意两相电源相序。

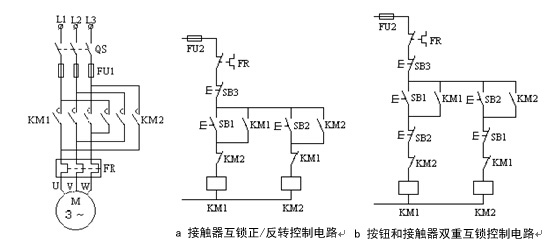

a接触器互锁正/反转控制电路

b按钮和接触器双重互锁控制电路

1、接触器互锁正/反转控制电路;

问题：KMl、KM2同时闭合，造成相间短路。

电气互锁：利用接触器（继电器）的常闭触点串接在对方线圈回路中而形成的相互制约的控制。 （工作可靠）

结论：在控制中，凡具有相反动作的均需电气互锁。

2、按钮和接触器双重互锁控制电路

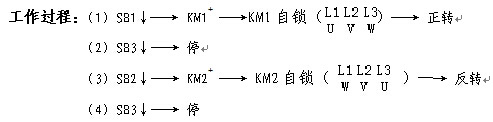

工作过程：

1）SB1↓—→ KM1+ —→ 正转

2）SB2↓—→KM1— KM2+ —→ 反转

3）SB1↓—→KM2— KM1+ —→ 正转

4）SB3↓—→ 停

机械互锁：利用复合按钮的常闭触点串接在对方线圈回路中而形成的相互制约的控制。（操作方便）

3、仅有按钮互锁控制电路

存在问题：若出现熔焊或衔铁卡在吸合状态的故障时，虽然线圈已失电但是其主触点无法断开。此时另一接触器一旦得电动作，主电路就会发生短路。

解决：为保证工作的可靠和操作的方便可采用按钮和接触器双重互锁。此时若出现上述故障现象，则接触器的互锁常闭触点必然将另一接触器的控制电路切断，避免另一接触器线圈得电。

结论：复合按钮不能代替联锁触点的作用。
