反接制动是电动机制动方式之一，下面大兰电机厂家给大家说说电动机反制动到底是怎么一回事。

以三相异步电动机为例。其制动原理就是在切断电动机正常运转的同时，改变电动机定子绕组的电源相序，使电机有反转趋势从而产生较大的制动力矩的方法。当电动机的转速接近零时，应立即切断反接制动电源，否则电机会反转。在实际操作中，通常要用到速度继电器，用速度继电器来自动切除制动电源。

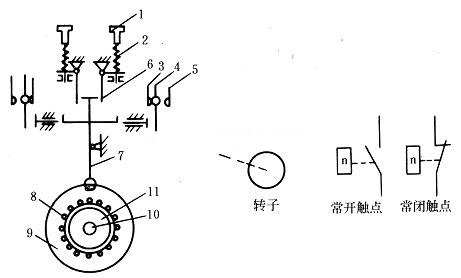

速度继电器的定子结构与笼型异步电动机类似，一个空心圆环，由硅钢片冲压而成，并有笼型绕组。转子是一个圆柱形永久磁铁。

（图1，速度继电器结构示意图）

速度继电器转子的轴与被控电机的轴相连接，而定子套在转子上。当电动机转动时，速度继电器的转子随之转动，然后定子也转动。当速度达到某一数值时，速度继电器的常闭触头分断，常开触头闭合。当电动机转速低于某一值时，定子产生的转矩减小，触头在弹簧作用下复位。一般速度继电器的转轴在130r/min左右时，触头即能动作；在100r/min时，触头即能恢复到正常位置。可以通过螺钉的调节来改变速度继电器动作的转速，以适应控制电路的要求。

三相异步电动机的反接制动，控制电路图如下：

（图2，电动机反接制动电路）

从上图可看出，其主电路和正反转电路类似。不同的是，由于反接制动时，旋转磁场的相对速度较高，差不多为启动时的两倍，定子电流也很大，因此，在反接制动电路中增加了限流电阻R。速度继电器的触头ks串接在控制电路中。

电机反接制动过程分析：

当电动机转速升高后，速度继电器的动合触点KS闭合，为反接制动接触器KM2接通做准备。停车时，按下复合按钮SB1（其动断触点断开，动合触点闭合），接触器KM1断电释放，动断辅助触点KM1闭合，接触器KM2线圈得电，KM2主触点闭合（同时KM2自锁触点闭合自锁，动断触点KM2断开，对KM1联锁），电动机反接制动。电动机转速迅速降低，当电机转速接近零时，速度继电器KS的动合触点断开，KM2断电释放，电动机制动结束。

需要说明的是，反接制动控制电路简单，制动迅速，制动效果显著。但是在制动过程中有冲击，对传动部件有害，能量消耗大，通常只用于不频繁制动的设备，如铣床、中型车床主轴的制动等。
