电动机绕组可能的并联支路数与槽数、极数的关系

文章出处:旋志-大兰电机责任编辑:鹃鹃人气:-发表时间:2016-04-21 09:00【

电动机绕组接线时,并联支路数有一定的规律和规定。

小型电动机比较少采用并联支路数,比如Y2系列中,11KW以下的电动机是一路接法;

②中型电动机多采用并联支路数,比如Y2系列中,11KW及以上的电动机是多路接法;

大型电动机采用两种方法,即有多路也有一路。

电动机绕组接线并联支路数的选择,主要与电动机的电流有关。

当电动机电流太大时,把定子绕组接成多路并联,以减少支路的电流。

并联支路数a=1时,并不是一路并联,而是一路串联,当a=2时,才是二路并联。

并联支路数受电动机极数2P的限制,双层绕组最大可能并联的路数amax=2p;

单层绕组当Q/6t=奇数时,amax=t;当Q/12t=整数时,amax=2t。t为槽数与极对数p的最大公约数。

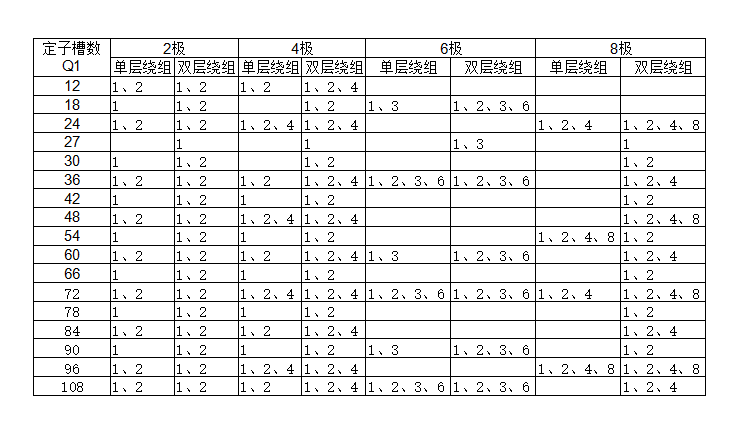

下表为每相绕组可能的并联支路数与槽数、极数的关系:
